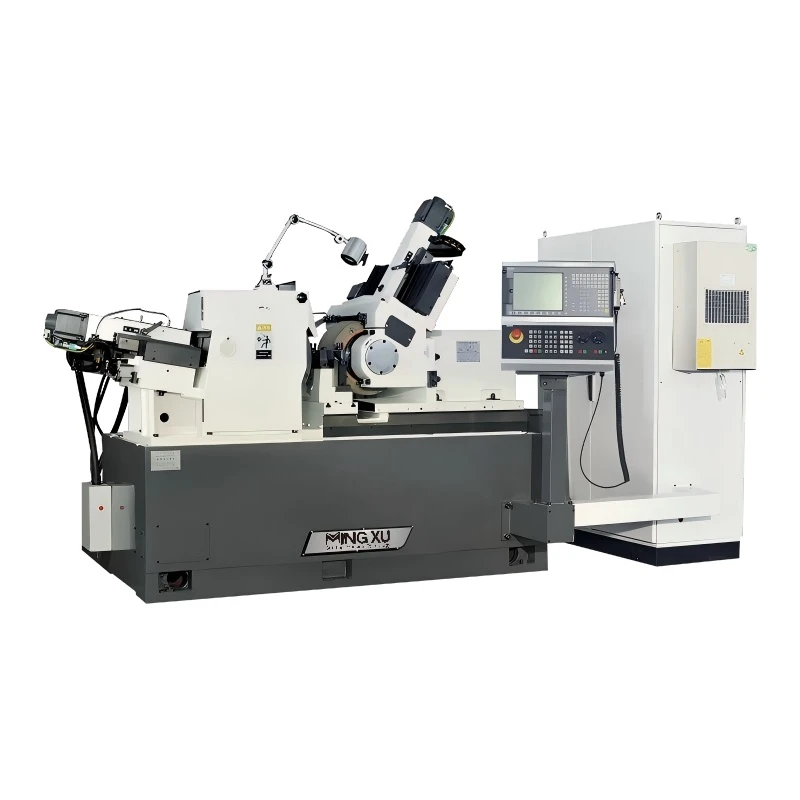

CNC bezcentra slīpēšanas iekārtas
CNC bezcentra slīpēšanas iekārta ir CNC darbgalda veids, kas izmanto slīpripas un virzošā riteņa kombinēto darbību, lai slīpētu rotējoša korpusa ārējo diametru bez centrālā cauruma atbalsta.
- Ātra piegāde
- Kvalitātes nodrošināšana
- 24/7 klientu apkalpošana
Produkta ievads
Ievads
CNC bezcentra slīpēšanas iekārta ir CNC darbgalda veids, kas izmanto slīpripas un virzošā riteņa kombinēto darbību, lai slīpētu rotējoša korpusa ārējo diametru bez centrālā cauruma atbalsta.
Specifikācija
|
Produkta nosaukums |
Super augstas precizitātes bezcentra dzirnaviņas |
|
Modelis |
MX-S200 |
|
Iegremdējiet{0}}plūsmu |
|
|
Slīpēšanas diametrs |
2-60 mm |
|
Maks. Slīpēšanas garums |
190 mm |
|
izmantojot -plūsmu |
|
|
Slīpēšanas diametrs |
2-60 mm |
|
Slīpripas specifikācija |
P500x200x305mm |
|
Regulējošā riteņa specifikācija |
P350x200x203mm |
|
Slīpēšanas riteņa ātrums |
1338r/min |
|
Riteņa ātruma regulēšana (bezpakāpju) |
10-200 apgr./min |
|
Regulējošs riteņa rāmja pagriešanas leņķis |
|
|
Vertikāli |
-2 grādi - +5 grādi |
|
Horizontāli |
-1 grāds - +3 grāds |
|
Riteņa minimālās padeves daudzuma regulēšana |
0,001 mm |
|
Grinding Wheel Dresser Minimālais padeves daudzums |
0,001 mm |
|
Augstums no Gri viduslīnijas. Ritenis & Reg. Wheel To Work Atpūta |
200 mm |
|
Ūdens plūsma |
50L/min |
|
Kopējā jauda |
|
|
Slīpēšanas riteņu motors |
18,5 kW |
|
Regulējošais riteņu motors |
3KW |
|
Ūdens sūkņa motors |
0,25 kW |
|
Eļļošanas sūkņa motors |
0,09 kW |
|
Magnētiskais dzesēšanas šķidruma atdalīšanas motors |
0,18 kW |
|
Barošanas avots |
3N 50Hz 380V |
|
Iekārtas izmēri (LxWxH) |
2800x2500x1600mm |
|
Mašīnas svars |
Apmēram 5000 kg |
|
Precizitāte (standarta joslas) |
|
|
Apaļums |
0,001 mm |
|
Cilindrisms |
0,0018 mm |
|
Nelīdzenums |
Ra0,16μm |
Funkcijas
Mikro-plūsmas kontrole
Gan minimālā padeve, gan pārsēja padeve ir 0,001 mm, nodrošinot, ka vienā piegājienā izņemtā materiāla daudzums ir minimāls un tieši ietekmē izmēru novirzes.
Plaša diametra pielāgojamība
Atbalsta slīpēšanas diametrus no 2 līdz 60 mm un, apvienojumā ar vadošā riteņa ātruma regulēšanu no 10 līdz 200 apgr./min, ļauj regulēt lineāro ātrumu dažāda diametra sagatavēm.
Kontakta leņķa regulēšana
Vadītāja riteņa turētāju var noregulēt diapazonā no -2 grādiem līdz +5 grādiem vertikāli un no -1 grāda līdz +3 grādiem horizontāli, tādējādi mainot sagataves spēka virzienu un aksiālās padeves komponentu.
Nepārtraukta dzesēšana un atdalīšana
Dzesēšanas šķidruma plūsmas ātrums 50 l/min apvienojumā ar magnētiskās atdalīšanas ierīci nodrošina siltuma apmaiņu slīpēšanas zonā un feromagnētisko slīpēšanas šķembu atdalīšanu.
Lietojumprogrammas
Automobiļu detaļu rūpniecība:Izmanto vārpstu un tapu ārējo diametru apstrādei, lai atbilstu montāžas izmēru prasībām.
Gultņu ražošanas nozare:Izmanto veltņu un skrējienu ārējo diametru apstrādei, lai ietekmētu kontakta ģeometriju.
Vispārējā mašīnu ražošanas nozare:Izmanto vārpstu un skrējienu sērijveida apstrādei, nodrošinot nepārtrauktu padeves formēšanu.
Standarta daļu un instrumentu ražošanas nozare:Izmanto mazu{0}}izmēra detaļu apstrādei, lai atbilstu dažādām izmēra prasībām.
